Nos produits > Couches minces > Filaments et nacelles > Nacelles écrantées pour SiO et ZnS

Nacelles écrantées pour SiO et ZnS

Les sources bafflées pour le monoxyde de Silicium SiO permettent, par le piégeage des vapeurs, d'effectuer une évaporation indirecte, ce qui représente la meilleure méthode de dépôt. Ces sources sont également  adaptées au Sulfure de Zinc ZnS.

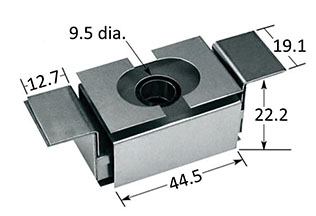

Nacelle SM-8

Nacelle SM-8

3.5 grammes

P/N V A W T° Quantité
SM-8 1.08 255 275 1200°C Ajouter

Veuillez saisir une valeur numérique

Nacelle SM-9

Mêmes dimensions que SM-8.

3.5 grammes

Baffles internes inversées pour montage en position retournée (sortie vers le bas).

P/N V A W T° Quantité
SM-9 1.00 242 242 1200°C Ajouter

Veuillez saisir une valeur numérique

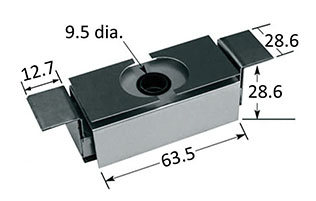

Nacelle SM-10

Nacelle SM-10

5 grammes

P/N V A W T° Quantité
SM-10 1.25 226 282 1200°C Ajouter

Veuillez saisir une valeur numérique

Nacelle SM-11

Mêmes dimensions que SM-10.

Baffles internes inversées pour montage en position retournée (sortie vers le bas).

P/N V A W T° Quantité
SM-11 1.26 236 297 1200°C Ajouter

Veuillez saisir une valeur numérique

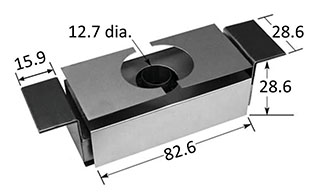

Nacelle SM-12

Nacelle SM-12

10 grammes

P/N V A W T° Quantité
SM-12 1.36 283 385 1200°C Ajouter

Veuillez saisir une valeur numérique

Nacelle SM-13

Mêmes dimensions que SM-12.

Baffles internes inversées pour montage en position retournée (sortie vers le bas).

P/N V A W T° Quantité
SM-13 1.60 318 509 1200°C Ajouter

Veuillez saisir une valeur numérique

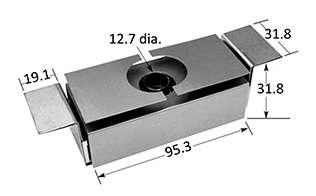

Nacelle SM-14

Nacelle SM-14

20 grammes

P/N V A W T° Quantité
SM-14 1.66 340 564 1200°C Ajouter

Veuillez saisir une valeur numérique

Nacelle SM-15

Mêmes dimensions que SM-14.

Baffles internes inversées pour montage en position retournée (sortie vers le bas).

P/N V A W T° Quantité
SM-15 1.70 349 593 1200°C Ajouter

Veuillez saisir une valeur numérique

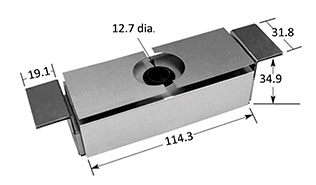

Nacelle SM-16

Nacelle SM-16

40 grammes

P/N V A W T° Quantité
SM-16 2.06 357 735 1200°C Ajouter

Veuillez saisir une valeur numérique

Nacelle SM-17

Mêmes dimensions que SM-16.

Baffles internes inversées pour montage en position retournée (sortie vers le bas).

P/N V A W T° Quantité
SM-17 1.86 327 608 1200°C Ajouter

Veuillez saisir une valeur numérique

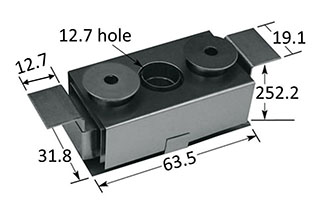

Nacelle SO-10

Nacelle SO-10

6.5 grammes

P/N V A W T° Quantité
SO-10 1.40 257 360 1200°C Ajouter

Veuillez saisir une valeur numérique

Nacelle SO-11

Mêmes dimensions que SO-10.

La sortie est positionnée en-dessous.

P/N V A W T° Quantité
SO-11 1.40 256 358 1200°C Ajouter

Veuillez saisir une valeur numérique

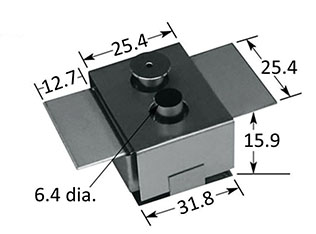

Nacelle SO-20

Nacelle SO-20

1.5 grammes

P/N V A W T° Quantité
SO-20 0.86 333 286 1200°C Ajouter

Veuillez saisir une valeur numérique

Nacelle SO-21

Mêmes dimensions que SO-20.

La sortie est positionnée en-dessous.

P/N V A W T° Quantité
SO-21 0.91 328 298 1200°C Ajouter

Veuillez saisir une valeur numérique

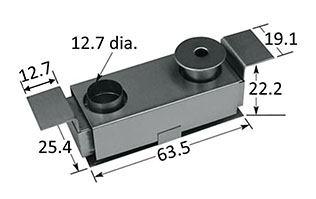

Nacelle SO-22

Nacelle SO-22

6.5 grammes

P/N V A W T° Quantité
SO-22 1.34 246 330 1200°C Ajouter

Veuillez saisir une valeur numérique

Nacelle SO-23

Mêmes dimensions que SO-22.

La sortie est positionnée en-dessous.

P/N V A W T° Quantité
SO-23 1.31 236 309 1200°C Ajouter

Veuillez saisir une valeur numérique

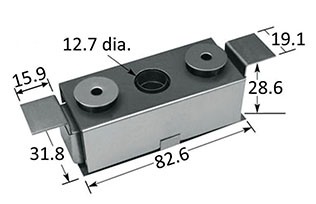

Nacelle SO-24

Nacelle SO-24

13 grammes

P/N V A W T° Quantité
SO-24 1.67 264 441 1200°C Ajouter

Veuillez saisir une valeur numérique

Nacelle SO-25

Mêmes dimensions que SO-24.

La sortie est positionnée en-dessous.

P/N V A W T° Quantité
SO-25 1.58 272 430 1200°C Ajouter

Veuillez saisir une valeur numérique

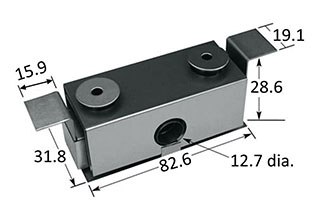

Nacelle SO-26

Nacelle SO-26

13 grammes

P/N V A W T° Quantité
SO-26 1.62 271 439 1200°C Ajouter

Veuillez saisir une valeur numérique

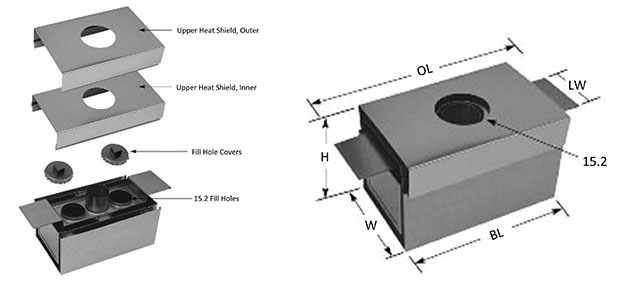

Nacelles SO-32/34/36/38

Nacelles SO-32/34/36/38
P/N LH (mm) BL (mm) W (mm) H (mm) OL (mm) LW (mm) Vol.



Dimensions
SO-32 31.75 73.1 45.7 45.5 101.6 25.4 20 cc
SO-34 50.8 73.1 45.7 61.5 101.6 25.4 40 cc
SO-36 50.8 73.1 58.4 61.5 101.6 38.1 60 cc
SO-38 76.2 73.1 58.4 86.9 101.6 38.1 90 cc

Matériaux des différentes parties :

  • Heater et Fill Hole Covers : Ta
  • Lower heat shields : Nb
  • Upper heat shields : Mo
P/N V A W T° Quantité
SO-32 1.23 217 267 1200°C Ajouter
SO-34 1.27 289 367 1200°C Ajouter
SO-36 1.30 373 485 1200°C Ajouter
SO-38 1.43 447 640 1200°C Ajouter

Veuillez saisir une valeur numérique

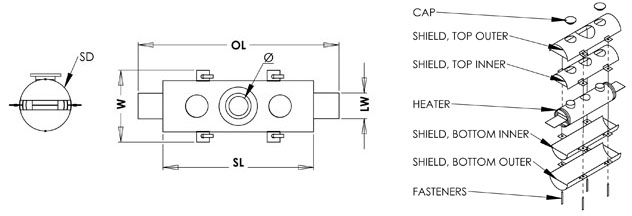

Nacelles SO-100 à SO-2000

Nacelles SO-100 à SO-2000
P/N SL (mm) W (mm) SD (mm) LW (mm) OL (mm) Ø (mm) Vol

Dimensions


SO-100 149.2 82.55 50.8 19 193.7 19 100 cc
SO-150 149.2 88.9 57.1 19 193.7 19 150 cc
SO-200 149.2 95.25 63.5 38.1 206.4 19 200 cc
SO-250 149.2 107.95 76.2 57.1 184.1 19 250 cc
SO-300 149.2 107.95 76.2 25.4 206.4 19 300 cc
SO-500 219.1 107.95 76.2 57.1 279.4 19 500 cc
SO-800 219 152.4 121.9 50.8 257.8 25.4 800 cc
SO-1000 200 152.4 121.9 50.8 279.4 25.4 1000 cc
SO-1500 209.5 161.92 131.8 50.8 304.8 25.4 1500 cc
SO-2000 212.7 182.58 150.8 63.5 292.1 25.4 2000 cc



P/N V A W T° Quantité
SO-100 3.7 540 1998 1200°C Ajouter
SO-150 3.9 620 2418 1200°C Ajouter
SO-200 4.1 860 3526 1200°C Ajouter
SO-250 4.15 955 3963 1200°C Ajouter
SO-300 4.2 1075 4515 1200°C Ajouter
SO-500 4.3 1135 4881 1200°C Ajouter
SO-800 4.4 1210 5324 1200°C Ajouter
SO-1000 4.5 1440 6480 1200°C Ajouter
SO-1500 4.6 1580 7268 1200°C Ajouter
SO-2000 4.8 1620 7776 1200°C Ajouter

Veuillez saisir une valeur numérique

Vous ne trouvez pas le produit désiré? Contactez-nous
