Vannes en ligne KF
Guide d'information
Nous proposons 5 types de vannes d'isolation en ligne, sur bride KF :

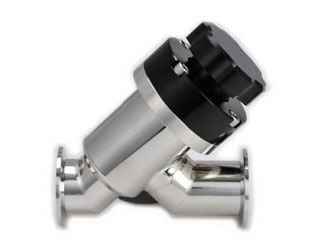

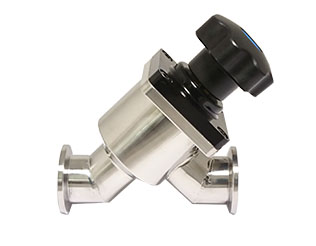

- M-45 : vanne manuelle en Y à 45°

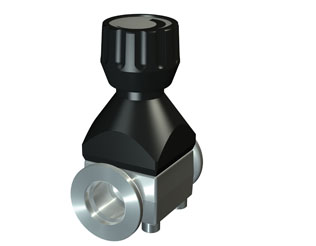

- M-90 : vanne manuelle droite à 90°
- P-45 : vanne pneumatique en Y à 45°
- P-90 : vanne pneumatique droite à 90°
- E-90 : vanne éléctromagnétique droite à 90°
Matériaux : Inox 304 / joint en Viton
Caractéristiques :
Gamme de pression : 1x10-8 mbar à 1.2 bar
Pression différentielle avant ouverture de vanne : <1.2 bar
Taux de fuite : <1.3x10-9 mbar.l.s-1
Nombre de cycle avant maintenance : 200 000
Etuvage du corps de vanne : <150°C
Dimensions vannes NEVYS (mm) :
| DN | A (M) | A (P) | B (M) | B (P) | C (M) | C (P) |
|---|---|---|---|---|---|---|
| 16 KF | 80 | 80 | 82 | 89 | 100 | 106 |
| 25 KF | 100 | 100 | 109 | 119 | 128 | 139 |
| 40 KF | 130 | 130 | 142 | 150 | 153 | 167 |
| 50 KF | 160 | 160 | 164 | 174 | 178 | 202 |
Dimensions vannes NEVLS (mm)
| DN | A (M-P-E) | B (M) | B (P) | B (E) |
|---|---|---|---|---|
| 16 KF | 80 | 105 | 123 | 169 |
| 25 KF | 90 | 132 | 144 | 190 |
| 40 KF | 120 | 171 | 176 | 235 |
| 50 KF | 130 | 207 | 222 | 275 |
